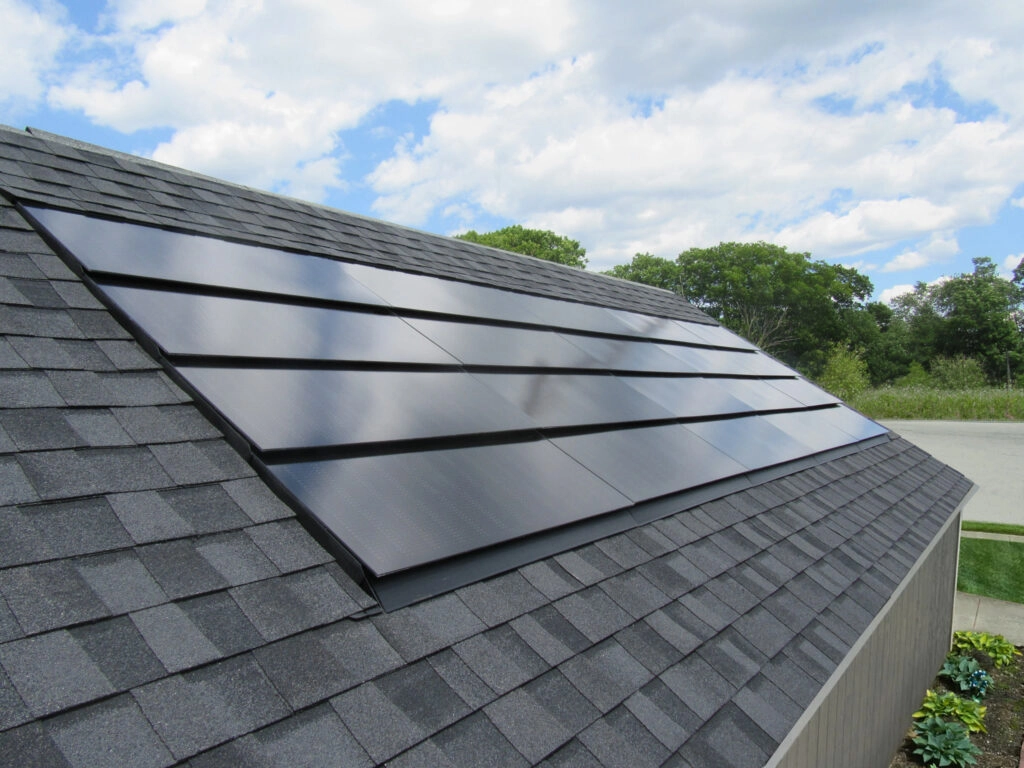

Firma CertainTeed, producent materiałów budowlanych, zaprezentowała system dachowy Landmark PWR – zintegrowaną z dachem fotowoltaikę (BIPV), która ma zastąpić tradycyjne panele montowane na stelażach. Nowość charakteryzuje się niskim profilem i wyglądem zbliżonym do klasycznych gontów bitumicznych.
Parametry techniczne gontów
Podstawą systemu jest bezramkowy laminat o mocy 85 W, wyposażony w 24 połączone szeregowo ogniwa monokrystaliczne M10R typu half-cut. Sprawność ogniw wynosi 21,1%. Każdy gont zawiera dwie diody bypass, które ograniczają straty powodowane lokalnym zacienieniem. Napięcie maksymalne systemu to 600 V, a maksymalny prąd bezpiecznika szeregowego – 15 A.
Wymiary gonta to 121,1 cm na 45,0 cm, a aktywna powierzchnia eksponowana wynosi 121,2 cm na 41,0 cm, czyli około 0,50 m². Waga jednego modułu to 24 funty (ok. 10,9 kg), a gęstość mocy sięga około 171 W/m². Grubość laminatu to 0,69 cm, natomiast z tylnym puszką przyłączeniową maksymalna grubość wzrasta do 5,66 cm. Połączenia elektryczne wykonano z przewodu PV 12 AWG i złączy Stäubli MC4. Przewody pomiarowe mają 88,9 cm długości od puszki do końcówek złączy. Minimalne nachylenie dachu wymagane do montażu to 4:12.
Ochrona przeciwpożarowa i odporność na wiatr
Landmark PWR współpracuje z podkładem Protect FR, który zapewnia ochronę przeciwpożarową i przed warunkami atmosferycznymi. Samoprzylepna, wzmocniona włóknem szklanym membrana spełnia wymagania ASTM D1970 dotyczące ochrony przed lodem i wodą, a także pełni funkcję bariery ogniochronnej, umożliwiając uzyskanie klasy A według UL 790/ASTM E108 na palnych pokryciach dachowych. Protect FR jest przystosowany do aplikacji w temperaturach od -40°F do 265°F (-40°C do 129°C) i posiada dwustronną wkładkę rozdzielającą. Wytrzymuje do 180 dni ekspozycji na promieniowanie UV. Podkład dostarczany jest w rolkach o wadze 60 funtów (ok. 27,2 kg) i wymiarach 90,2 cm na 22,6 m. Jedna rolka zapewnia około 18,6 m² pokrycia netto przy wymaganych zakładkach bocznych 7,6 cm i końcowych 15,2 cm.
System zaprojektowano tak, aby pojedyncze gonty można było wymieniać bez naruszania sąsiednich materiałów dachowych i bez utraty gwarancji na otaczający dach. Według producenta konstrukcja została przetestowana na obciążenia projektowe +2 400/-1 600 Pa. Posiada klasę 3 odporności na grad według FM 4473 oraz klasę F odporności na wiatr według ASTM D3161 dla prędkości do 110 mph (ok. 177 km/h).
Certyfikacje i zgodność
Produkt oczekuje na wpisanie na listę California Energy Commission, zatwierdzenie Florida Building Code dla strefy wysokich prędkości huraganowych do 194 mph (ok. 312 km/h) oraz certyfikację UL 3741 dotyczącą kontroli zagrożeń fotowoltaicznych. Landmark PWR jest kompatybilny z zewnętrzną elektroniką modułową, w tym optymalizatorami mocy i mikroinwerterami, a także z sąsiednimi materiałami dachowymi o grubości do 2,54 cm.
Gwarancja i dostępność
CertainTeed udziela 25-letniej ograniczonej gwarancji na moc, gwarantując 98% nominalnej wydajności w pierwszym roku i roczną degradację nie większą niż 0,55% do 25. roku. System objęty jest również 25-letnią ograniczoną gwarancją na wykonanie oraz 10-letnią ograniczoną gwarancją na wiatr do 110 mph. Landmark PWR będzie dostępny od 1 listopada 2026 roku.
„System został przetestowany na obciążenia projektowe +2 400/-1 600 Pa” – podaje CertainTeed w materiałach produktowych.
